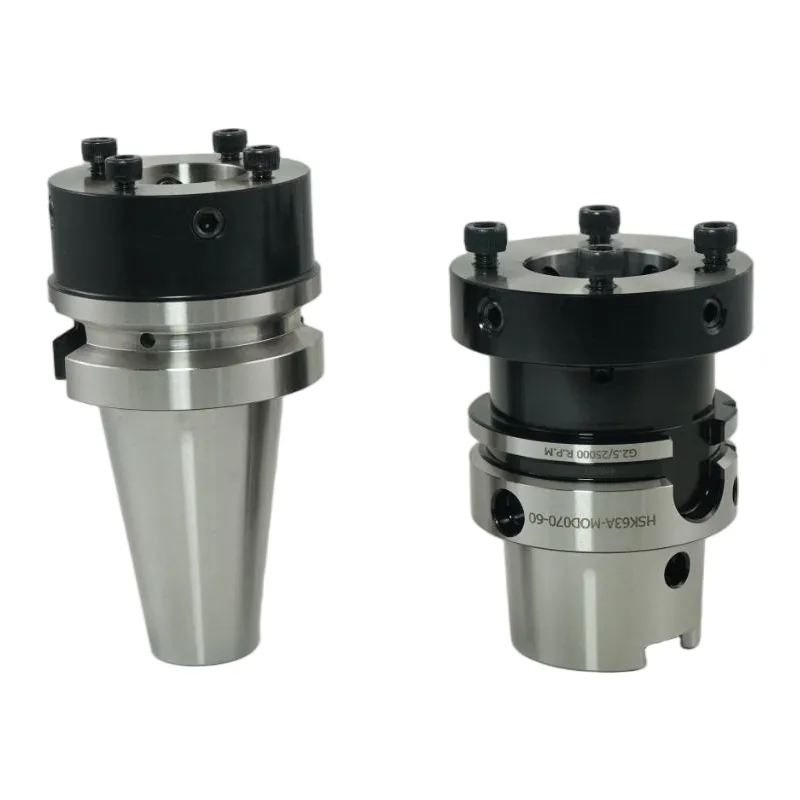

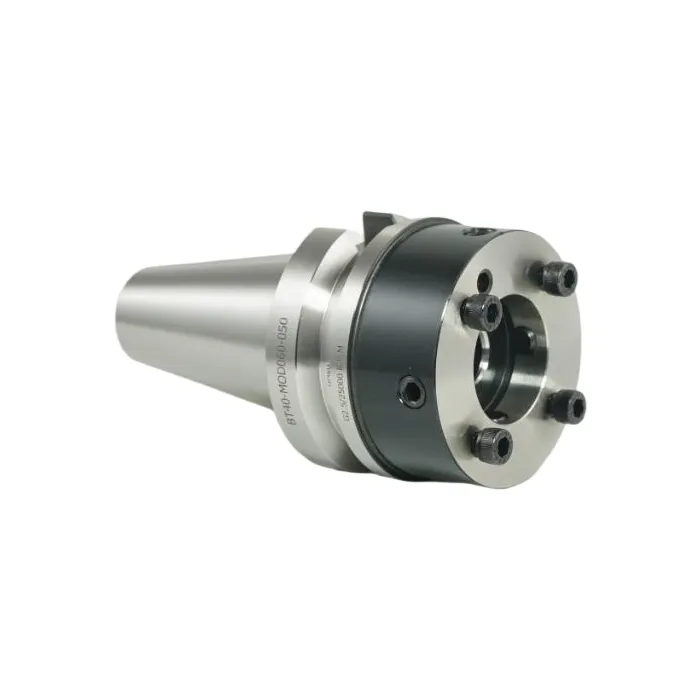

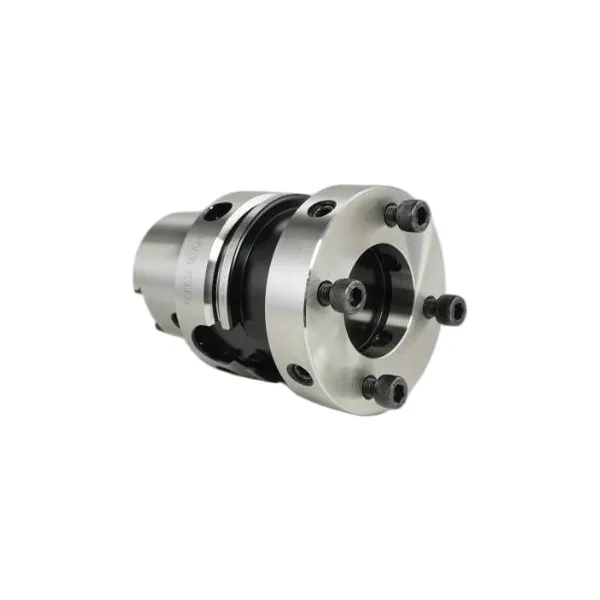

อะแดปเตอร์แปลนแบบปรับได้ Runout

อะแดปเตอร์หน้าแปลนแบบปรับได้ Runout คืออะไร

อะแดปเตอร์แปลนแบบปรับได้ความเบี้ยวคุณภาพได้รับการออกแบบทางวิศวกรรมเพื่อการกัด การคว้าน และการรีมที่มีความแม่นยำสูงเป็นพิเศษ แตกต่างจากตัวจับยึดเครื่องมือแบบเดิมตรงที่มีกลไกการปรับละเอียดในตัวซึ่งช่วยให้สามารถปรับเส้นผ่านศูนย์กลางในแนวรัศมีได้อย่างแม่นยำสูงสุด 0.001 มม. และความสามารถในการทำซ้ำ ≤0.002 มม. การออกแบบหน้าสัมผัสคู่ระหว่างหน้าหน้าแปลนและเทเปอร์ของสปินเดิลให้ความแข็งแกร่งเป็นพิเศษ และรับประกันความเสถียรของการตัดเฉือนแม้ภายใต้การตัดหนักหรือสภาวะที่มีระยะยื่นยาว เครื่องมือที่มีความแม่นยำขั้นสูงนี้เหมาะอย่างยิ่งสำหรับการบินและอวกาศ แม่พิมพ์ที่มีความแม่นยำ อุปกรณ์อิเล็กทรอนิกส์ 3C และการผลิตอุปกรณ์ทางการแพทย์

ข้อดีหลัก

1. การปรับระดับไมครอน – การชดเชยข้อผิดพลาดได้อย่างง่ายดาย

มาพร้อมกับวงแหวนปรับเยื้องศูนย์และสกรูตัวตั้งที่มีความแม่นยำ ผู้ใช้สามารถปรับเส้นผ่านศูนย์กลางแคลมป์ได้ภายในความแม่นยำ 0.001 มม.

ช่วงการปรับ: 0.05–0.15 มม.

ชดเชยการสึกหรอของเครื่องมือ การเบี่ยงเบนหนีศูนย์ของสปินเดิล และข้อผิดพลาดในการตัดเฉือน โดยรักษาพิกัดความเผื่อของชิ้นงานให้อยู่ภายใน ±0.002 มม.

การปรับสามารถทำได้โดยไม่ต้องถอดเครื่องมือ ช่วยลดการทดลองตัดและอัตราของเสีย

2. ตัวเครื่องแบบสัมผัสคู่และมีความแข็งแรงสูง

ผลิตจากเหล็กโลหะผสมความแข็งแรงสูง 20CrNi2Mo หลอมและผ่านกระบวนการชุบสูญญากาศ + กระบวนการเย็นลึก ความแข็ง 60±2HRC ความแข็งแรงในการดัดงอ ≥1200MPa

การออกแบบหน้าสัมผัสคู่เพิ่มพื้นที่หน้าสัมผัส 50% ปรับปรุงการถ่ายโอนแรงบิด 30% เมื่อเทียบกับตัวจับยึดทรงเรียวเดี่ยวแบบดั้งเดิม

การเบี่ยงเบนหนีศูนย์ในแนวรัศมียังคงอยู่ ≤0.003 มม. แม้ในสภาวะโหลดสูง ช่วยให้มั่นใจได้ถึงคุณภาพผิวสำเร็จและหลีกเลี่ยงรอยสะท้าน

3. ความเสถียรความเร็วสูง

การออกแบบหน้าแปลนน้ำหนักเบาช่วยลดการสั่นสะเทือนจากแรงเหวี่ยงและการต้านทานอากาศ โดยคงความแม่นยำของมิติสำหรับส่วนประกอบที่มีผนังบางหรือขนาดเล็ก

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งานทั่วไป

● การบินและอวกาศ: ใบพัดกังหัน รูความแม่นยำของห้องเผาไหม้เครื่องยนต์ การหนีบแบบไม่มีช่องว่างช่วยให้มั่นใจได้ถึงพิกัดความเผื่อ ±0.003 มม. มีความแข็งแกร่งสูงป้องกันการสะท้านของเครื่องมือ

● การผลิตแม่พิมพ์ที่มีความแม่นยำ: แม่พิมพ์เลนส์ออพติคอล โพรงแม่พิมพ์บรรจุภัณฑ์เซมิคอนดักเตอร์ ความแม่นยำระดับไมโครมิเตอร์ช่วยให้ได้ผิวสำเร็จที่ Ra0.05μm โดยไม่ต้องขัดเงา

● 3C Electronics: รูไมโครในช่องชิปสมาร์ทโฟน โมดูลกล้อง ประสิทธิภาพความเร็วสูงที่เสถียรช่วยลดการแตกหักของเครื่องมือขนาดเล็ก ทำให้ได้ความสม่ำเสมอของขนาด 99.9%

● อุปกรณ์การแพทย์: สกรูกระดูกและข้อ รากฟันเทียม การจับยึดที่สม่ำเสมอโดยใช้อะแดปเตอร์แปลนแบบปรับได้แบบ Runout ป้องกันการเสียรูป ซึ่งเป็นไปตามมาตรฐาน ISO เพื่อความปลอดภัยของรากฟันเทียม

การประกันคุณภาพและการรับรอง

ผลิตในโรงงาน Wangdefu ของเราในหนิงโป ประเทศจีน โดยมีการตรวจสอบคุณภาพอย่างเข้มงวดทุกขั้นตอน

ติดตั้งอุปกรณ์การวัดขั้นสูง: เครื่องแมชชีนนิ่งเซ็นเตอร์ห้าแกนของ Jinke, เครื่องตัดลวด Vollmer, เครื่องเซ็ตทูล Zoller และ Zeiss CMM

ปฏิบัติตามมาตรฐานการตัดเฉือนและความปลอดภัยสากลอย่างครบถ้วน ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงและทำซ้ำได้สำหรับส่วนประกอบที่มีมูลค่าสูง

ทำไมต้องเลือก Wangdefu?

ประสบการณ์การใช้เครื่องมือ CNC และต้นแบบมานานกว่าทศวรรษ

โซลูชันที่ปรับแต่งได้สำหรับสปินเดิล BT/HSK วัสดุ และประเภทเครื่องมือตัด

โลหะผสมที่มีความแข็งสูงช่วยให้เครื่องมือมีอายุการใช้งานยาวนานและลดการสึกหรอ

เวลานำสั้นพร้อมการส่งมอบต้นแบบเร็วถึง 24 ชั่วโมง

ทีมงานมืออาชีพและเทคโนโลยีที่ได้รับการสนับสนุนสิทธิบัตรทำให้ลูกค้าได้รับความไว้วางใจและความน่าเชื่อถือ

บริการหลังการขายและการบริการ

คู่มือการติดตั้งและการปรับแต่งที่ชัดเจน รวมถึงวิดีโอแนะนำ

ผู้จัดการโครงการเฉพาะสำหรับการติดตามความคืบหน้าและการควบคุมคุณภาพ

การสนับสนุนตัวอย่าง การทดสอบ และการประกันคุณภาพพร้อมการรับประกันมาตรฐาน

ขั้นตอนการบำรุงรักษาที่ปฏิบัติตามง่ายช่วยยืดอายุการใช้งานและความแม่นยำของเครื่องมือ

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์ป้องกันการสั่นสะเทือนที่ปลอดภัย ออกแบบมาเพื่อการขนส่งทางไกล

สามารถจัดส่งอะแดปเตอร์หลายตัวพร้อมกันได้อย่างปลอดภัย

ตัวเลือกการจัดส่งจากโรงงานในจีนของเราไปยังจุดหมายปลายทางทั่วโลกพร้อมการติดตามเต็มรูปแบบ

คำถามที่พบบ่อย

ถาม: ฉันสามารถปรับอะแดปเตอร์โดยไม่ต้องถอดเครื่องมือออกได้หรือไม่ ตอบ: ได้ วงแหวนปรับไมโครมิเตอร์ช่วยให้สามารถปรับเส้นผ่านศูนย์กลางได้ทันที

ถาม: รองรับวัสดุใดบ้าง ตอบ: เหล็ก สแตนเลส ไทเทเนียม โลหะผสมอุณหภูมิสูง อลูมิเนียม และวัสดุคอมโพสิต

ถาม: อะไรคือการปรับปรุงความทนทานต่อด้ามจับมาตรฐานเมื่อเทียบกับด้ามจับมาตรฐาน? ตอบ: ความสามารถในการทำซ้ำสูงสุดถึง ±0.002 มม. ช่วยลดเศษและการทดลองตัด

ถาม: ฉันสามารถสั่งความยาวที่กำหนดเองหรือเส้นผ่านศูนย์กลางหนีบได้หรือไม่ ตอบ: แน่นอนว่าเรามีอะแดปเตอร์หน้าแปลนแบบปรับได้ตามการหมุนที่ออกแบบโดยเฉพาะเพื่อให้เหมาะกับความต้องการในการตัดเฉือน CNC ของคุณ
