คัตเตอร์ขึ้นรูปที่ไม่ได้มาตรฐานของ PCD สามารถเปลี่ยนการตัดเฉือนที่มีความแม่นยำสูงได้อย่างไร

สรุปบทความ: A พีซีD คัตเตอร์ขึ้นรูปที่ไม่ได้มาตรฐานได้รับการออกแบบมาเพื่อการตัดเฉือนที่เครื่องมือตัดมาตรฐานไม่สามารถสร้างรูปทรง ขั้น ร่อง หรือโปรไฟล์พิเศษที่ซับซ้อนได้อย่างมีประสิทธิภาพ ด้วยการรวมหัวเครื่องมือ PCD เข้ากับตัวคาร์ไบด์ โซลูชันเครื่องมือที่ปรับแต่งเป็นพิเศษนี้จึงให้ความต้านทานการสึกหรอที่ยอดเยี่ยม ความคงตัวของขนาด ผิวสำเร็จที่เรียบเนียน และความสามารถในการขึ้นรูปในขั้นตอนเดียวหวังเต๋อฟู่นำเสนอโซลูชันเครื่องมือ PCD ที่ปรับแต่งตามความต้องการสำหรับการใช้งานที่มีความต้องการสูงในอุตสาหกรรมยานยนต์ การบินและอวกาศ อุปกรณ์อิเล็กทรอนิกส์ 3C และการผลิตอุปกรณ์ทางการแพทย์

สารบัญ

เครื่องตัดขึ้นรูปที่ไม่ได้มาตรฐาน PCD คืออะไร?

เหตุใด PCD จึงเหมาะสำหรับการขึ้นรูปที่มีความแม่นยำ

ข้อมูลจำเพาะที่สำคัญและตัวเลือกการปรับแต่ง

ข้อดีที่สำคัญคืออะไร?

มันใช้ที่ไหน?

คุณควรเลือกเครื่องตัดที่เหมาะสมอย่างไร?

การใช้เครื่องมือแบบกำหนดเองช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างไร

คำถามที่พบบ่อย

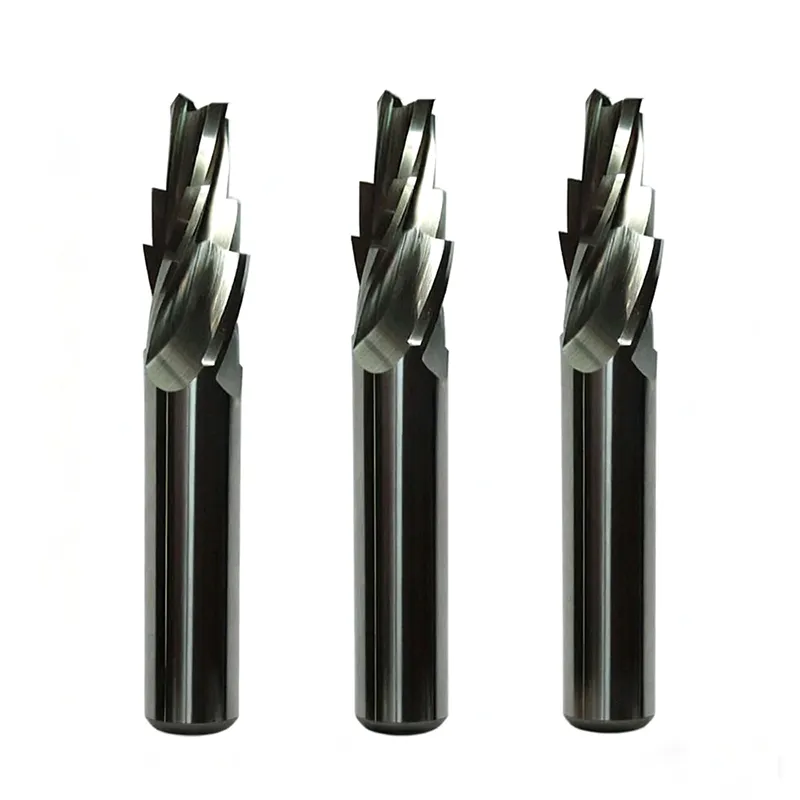

เครื่องตัดขึ้นรูปที่ไม่ได้มาตรฐาน PCD คืออะไร?

A พีซีD คัตเตอร์ขึ้นรูปที่ไม่ได้มาตรฐานเป็นเครื่องมือตัดที่ออกแบบเฉพาะซึ่งพัฒนาขึ้นสำหรับการตัดเฉือนชิ้นงานที่มีรูปทรงที่ซับซ้อนหรือไม่ได้มาตรฐาน แตกต่างจากดอกเอ็นมิลล์หรือคัตเตอร์ทั่วไปตรงที่ได้รับการออกแบบทางวิศวกรรมตามรูปร่าง พิกัดความเผื่อ วัสดุ และข้อกำหนดการผลิตที่แท้จริงของส่วนประกอบเฉพาะ

โดยทั่วไปเครื่องมือจะรวมกหัวตัดเพชรโพลีคริสตัลไลน์ (PCD)ด้วยตัวเครื่องมือคาร์ไบด์ที่มีความแข็งแรงสูง ตามข้อกำหนดของผลิตภัณฑ์ ส่วนการตัด PCD สามารถเข้าถึงความแข็งได้ประมาณ8000 เอชวีในขณะที่การนำความร้อนสามารถเข้าถึงได้โดยรอบ700 วัตต์/ลูกบาศก์เมตร. คุณลักษณะเหล่านี้ช่วยรักษาเสถียรภาพของคมตัด ลดการสึกหรอ และกระจายความร้อนในการตัดเฉือนได้อย่างมีประสิทธิภาพ

สำหรับผู้ผลิตที่ผลิตส่วนประกอบที่มีรูปทรงไม่สม่ำเสมอ รูขั้นบันได ร่อง พื้นผิวโค้ง หรือโปรไฟล์พิเศษอื่นๆ รูปทรงการขึ้นรูปแบบกำหนดเองสามารถขจัดขั้นตอนการตัดเฉือนหลายขั้นตอนได้ แทนที่จะใช้เครื่องมือหลายอย่างเพื่อค่อยๆ สร้างรูปร่างขึ้นมาอีกครั้ง หัวกัดขึ้นรูปที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมสามารถทำให้โปรไฟล์สำเร็จตามที่ต้องการได้ในการตัดเฉือนครั้งเดียว

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับความสามารถในการปรับแต่งเครื่องมือ โปรดดูโซลูชันเครื่องมือแบบกำหนดเองที่ไม่ได้มาตรฐานจาก หวังเต๋อฟู่

เหตุใด PCD จึงเหมาะสำหรับการขึ้นรูปที่มีความแม่นยำ

การเลือกใช้วัสดุมีผลโดยตรงต่ออายุการใช้งานของเครื่องมือ คุณภาพพื้นผิว ความสม่ำเสมอของขนาด และต้นทุนการตัดเฉือน PCD มีความน่าสนใจเป็นพิเศษสำหรับวัสดุที่ไม่ใช่เหล็กและมีฤทธิ์กัดกร่อน เนื่องจากมีความแข็งสูงและทนทานต่อการสึกหรอ ช่วยรักษาคมตัดที่มั่นคงตลอดวงจรการผลิตที่ยืดเยื้อ

มีความแข็งสูงและทนต่อการสึกหรอ

พีซีD มีความแข็งกว่าคาร์ไบด์ทั่วไปอย่างมาก ช่วยให้คมตัดสามารถต้านทานการสึกหรอทีละน้อยระหว่างการตัดเฉือนต่อเนื่องได้ คมตัดที่มีความเสถียรมากขึ้นสามารถช่วยให้ผู้ผลิตรักษาความแม่นยำของขนาดได้เป็นระยะเวลานานขึ้น และลดความถี่ในการเปลี่ยนเครื่องมือ

การกระจายความร้อนอย่างมีประสิทธิภาพ

การสะสมความร้อนอาจทำให้เกิดการเปลี่ยนรูปเนื่องจากความร้อนและส่งผลเสียต่อความแม่นยำในการตัดเฉือน PCD มีค่าการนำความร้อนสูง ช่วยให้ความร้อนที่เกิดขึ้นที่บริเวณการตัดกระจายตัวได้อย่างรวดเร็ว คุณลักษณะนี้มีประโยชน์อย่างยิ่งเมื่อตัดเฉือนอะลูมิเนียมอัลลอยด์และวัสดุอื่นๆ ที่คุณภาพพื้นผิวและความเสถียรของขนาดเป็นสิ่งสำคัญ

การตกแต่งพื้นผิวที่มั่นคง

คมตัด PCD ที่คมและทนทานต่อการสึกหรอสามารถสร้างผลลัพธ์การตัดที่สะอาดและสม่ำเสมอ เมื่อรูปทรงของเครื่องมือถูกจับคู่อย่างแม่นยำกับชิ้นงาน สามารถสร้างพื้นผิวที่ซับซ้อนได้ด้วยการดำเนินการรองที่น้อยลง

ข้อมูลจำเพาะที่สำคัญและตัวเลือกการปรับแต่ง

เนื่องจากเครื่องมือขึ้นรูปได้รับการพัฒนาตามชิ้นงานแต่ละชิ้น จึงไม่มีรูปแบบสากลเดียว ขนาดและรูปทรงของเครื่องมือควรพิจารณาจากการเขียนแบบส่วนประกอบ วัสดุในการตัดเฉือน อุปกรณ์ CNC ปริมาณการผลิต และพิกัดความเผื่อที่ต้องการ

วิธีการปรับแต่งนี้ทำให้เครื่องมือเป็นมากกว่าอุปกรณ์เสริมในการตัด มันกลายเป็นระบบการตัดเฉือนที่ออกแบบตามรูปทรงสุดท้ายของชิ้นงาน

ข้อได้เปรียบที่สำคัญของเครื่องตัดขึ้นรูปที่ไม่ได้มาตรฐานของ PCD คืออะไร

1. การขึ้นรูปขั้นตอนเดียว

ข้อได้เปรียบที่สำคัญที่สุดคือความสามารถในการรวมข้อกำหนดการขึ้นรูปหลายข้อเข้าไว้ในเครื่องมือพิเศษชิ้นเดียว ในกรณีที่กระบวนการแบบเดิมๆ อาจต้องใช้หัวกัดหลายตัวและการเปลี่ยนเครื่องมือ หัวกัดขึ้นรูปแบบกำหนดเองอาจทำให้โปรไฟล์เป้าหมายเสร็จภายในรอบเดียว

• การดำเนินการตัดเฉือนน้อยลง
• ลดความถี่ในการเปลี่ยนเครื่องมือ
• รอบการผลิตสั้นลง
• การวางตำแหน่งคุณลักษณะที่สอดคล้องกันมากขึ้น
• ลดการพึ่งพากระบวนการตกแต่งขั้นสุดท้ายหลายขั้นตอน

2. อายุการใช้งานเครื่องมือยาวนานขึ้น

ความแข็งและความต้านทานการสึกหรอสูงของ PCD ช่วยรักษาประสิทธิภาพการตัดในระหว่างการผลิตซ้ำๆ อายุการใช้งานเครื่องมือที่ยาวนานขึ้นสามารถลดการหยุดชะงักของเครื่องจักรและทำให้การวางแผนการผลิตง่ายขึ้น โดยเฉพาะอย่างยิ่งสำหรับการตัดเฉือนปริมาณมาก

3. ปรับปรุงคุณภาพพื้นผิว

รูปทรงของคมตัดที่มั่นคงถือเป็นสิ่งสำคัญในการสร้างพื้นผิวที่เรียบ โปรไฟล์การขึ้นรูปแบบกำหนดเองสามารถสร้างรูปร่างที่ต้องการได้อย่างแม่นยำ ในขณะเดียวกันก็ลดความเสี่ยงของการเกิดรอยการตัดเฉือนที่ไม่สอดคล้องกันอันเนื่องมาจากการเปลี่ยนเครื่องมือหลายครั้ง

4. เรขาคณิตเฉพาะการใช้งาน

ส่วนประกอบแต่ละชิ้นมีความท้าทายในการตัดเฉือนที่แตกต่างกัน รูปร่างใบมีด หมายเลขร่อง มุมเกลียว รูปทรงด้าม เส้นผ่านศูนย์กลาง และการออกแบบช่องจ่ายน้ำหล่อเย็น สามารถปรับเปลี่ยนได้เพื่อให้เหมาะกับการใช้งาน แทนที่จะบังคับชิ้นงานให้พอดีกับเครื่องมือมาตรฐาน

มันใช้ที่ไหน?

หัวกัดขึ้นรูป PCD แบบกำหนดเองมีประโยชน์อย่างยิ่งเมื่อรูปทรงของส่วนประกอบและความสม่ำเสมอในการผลิตมีความต้องการมากกว่าเครื่องมือมาตรฐานที่มีให้

• ยานยนต์:ตัวเรือนอะลูมิเนียมอัลลอยด์ ส่วนประกอบระบบส่งกำลัง ชิ้นส่วนโครงสร้าง และรูขั้นบันไดที่มีความแม่นยำ
• การบินและอวกาศ:ส่วนประกอบคอมโพสิตคาร์บอนไฟเบอร์และชิ้นส่วนโครงสร้างน้ำหนักเบาต้องมีการควบคุมการตกแต่ง
• 3ซี อิเล็กทรอนิกส์:มิดเฟรมอะลูมิเนียมอัลลอยด์ กรอบ และส่วนประกอบที่แม่นยำสำหรับโทรศัพท์มือถือและคอมพิวเตอร์
• อุปกรณ์การแพทย์:ส่วนประกอบที่มีความแม่นยำซึ่งความสามารถในการทำซ้ำของขนาดและคุณภาพพื้นผิวมีความสำคัญ
• การผลิตภาคอุตสาหกรรม:ร่องพิเศษ รูปทรงที่ไม่ปกติ โปรไฟล์โค้ง และการดำเนินการขึ้นรูปแบบกำหนดเอง

เครื่องมือนี้เหมาะอย่างยิ่งสำหรับโลหะที่ไม่ใช่เหล็ก เช่น อลูมิเนียมและทองแดง รวมถึงวัสดุคอมโพสิตคาร์บอนไฟเบอร์ พลาสติกเสริมใยแก้ว และพลาสติกวิศวกรรมที่มีความแข็งสูงบางประเภท

คุณควรเลือกเครื่องตัดที่เหมาะสมอย่างไร?

การเลือกเครื่องมือขึ้นรูปแบบกำหนดเองควรเริ่มต้นด้วยส่วนประกอบมากกว่าแค็ตตาล็อกเครื่องมือ วิศวกรควรประเมินกระบวนการตัดเฉือนทั้งหมดก่อนที่จะสรุปรูปทรงของเครื่องมือ

1. กำหนดวัสดุชิ้นงาน:ระบุความแข็ง การเสียดสี คุณลักษณะทางความร้อน และพฤติกรรมของเศษ
2. วิเคราะห์การวาดส่วนประกอบ:ตรวจสอบรูปทรง ร่อง รัศมี ขั้น โปรไฟล์ของรู และพิกัดความเผื่อของมิติ
3. ยืนยันเครื่อง CNC:ตรวจสอบความเร็วของสปินเดิล กำลัง ส่วนต่อประสานของตัวจับยึดเครื่องมือ น้ำหล่อเย็นที่มีอยู่ และซองการตัดเฉือน
4. กำหนดข้อกำหนดการผลิต:พิจารณาขนาดแบทช์ รอบเวลา ความคาดหวังอายุการใช้งานเครื่องมือ และความสอดคล้องที่ต้องการ
5. ปรับรูปทรงของหัวกัดให้เหมาะสม:เลือกเส้นผ่านศูนย์กลาง การจัดเรียงร่องฟัน มุมเกลียว การออกแบบด้าม และโปรไฟล์การขึ้นรูปที่เหมาะสม
6. ตรวจสอบการออกแบบขั้นสุดท้าย:ใช้แบบร่าง CAD และป้อนกลับการตัดเฉือนเพื่อให้แน่ใจว่าเครื่องมือตรงกับสภาพแวดล้อมการผลิตจริง

สำหรับเครื่องมือที่ปรับแต่งเอง การให้แบบร่าง CAD โดยละเอียดหรือตัวอย่างที่มีอยู่สามารถปรับปรุงความแม่นยำของการออกแบบเครื่องมือได้อย่างมาก ข้อมูลเกี่ยวกับวัสดุชิ้นงาน รุ่นเครื่องจักร สภาพการตัดเฉือน ค่าเผื่อที่ต้องการ และปริมาณการผลิตเป้าหมายก็มีคุณค่าเช่นกัน

การใช้เครื่องมือแบบกำหนดเองช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างไร

มูลค่าทางเศรษฐกิจของเครื่องตัดขึ้นรูปแบบกำหนดเองไม่ได้ถูกกำหนดโดยราคาซื้อเท่านั้น ข้อพิจารณาที่สำคัญกว่าคือการมีส่วนร่วมทั้งหมดต่อกระบวนการตัดเฉือน

ตัวอย่างเช่น ส่วนประกอบที่ต้องใช้หัวกัดมาตรฐานหลายตัวอาจต้องเปลี่ยนเครื่องมือซ้ำๆ การเปลี่ยนตำแหน่ง การตรวจสอบขั้นกลาง และการเก็บผิวละเอียดเพิ่มเติม เครื่องมือขึ้นรูปโดยเฉพาะสามารถรวมการทำงานที่เหมาะสมและลดความซับซ้อนของกระบวนการได้

สิ่งนี้สามารถให้ประโยชน์ที่วัดได้หลายประการ:

• เวลาไม่ตัดลดลงเนื่องจากการเปลี่ยนเครื่องมือ
• ลดจำนวนขั้นตอนการตัดเฉือน
• ปรับปรุงความสอดคล้องของมิติระหว่างชุดงาน
• ข้อกำหนดด้านแรงงานและการตรวจสอบอาจลดลง
• กำหนดการผลิตที่คาดการณ์ได้มากขึ้น
• เหมาะสมกว่าสำหรับการผลิต CNC อัตโนมัติ

หวังเต๋อฟู่ รองรับเครื่องมือ PCD แบบกำหนดเองตั้งแต่การวิจัยและพัฒนาและการออกแบบทางวิศวกรรมจนถึงการผลิต ธุรกิจเครื่องมือที่มีความแม่นยำของบริษัทมีประสบการณ์มากกว่าทศวรรษและให้บริการด้านยานยนต์ การบินและอวกาศ 3C และอุปกรณ์ทางการแพทย์ บริษัทยังระบุด้วยว่าความแม่นยำของเครื่องมือสามารถเข้าถึงระดับความแม่นยำสูงได้ ซึ่งสนับสนุนลูกค้าที่ต้องการประสิทธิภาพการตัดเฉือนที่ทำซ้ำได้

หากต้องการสำรวจโซลูชันความแม่นยำที่เกี่ยวข้อง โปรดไปที่เครื่องมือตัดซีเอ็นซีหมวดหมู่.

คำถามที่พบบ่อย

วัตถุประสงค์หลักของเครื่องตัดขึ้นรูปที่ไม่ได้มาตรฐานของ PCD คืออะไร

วัตถุประสงค์หลักคือเพื่อตัดเฉือนโปรไฟล์ชิ้นงานที่ซับซ้อนหรือแบบปรับแต่งเองด้วยรูปทรงการตัดเฉพาะ สามารถรวมข้อกำหนดการขึ้นรูปหลายข้อไว้ในเครื่องมือเดียว และอาจลดความจำเป็นในการดำเนินการตัดเฉือนหลายครั้ง

เครื่องตัดขึ้นรูป PCD สามารถผลิตวัสดุอะไรได้บ้าง?

โดยทั่วไปจะเหมาะสำหรับวัสดุที่ไม่ใช่เหล็ก เช่น อลูมิเนียม ทองแดง และโลหะผสม นอกจากนี้ยังสามารถใช้กับวัสดุคอมโพสิตคาร์บอนไฟเบอร์ พลาสติกเสริมใยแก้ว และพลาสติกวิศวกรรมบางชนิด ทั้งนี้ขึ้นอยู่กับการออกแบบเครื่องมือ

เส้นผ่านศูนย์กลางของหัวกัดและรูปทรงใบมีดสามารถปรับแต่งได้หรือไม่?

ใช่. เส้นผ่านศูนย์กลาง โปรไฟล์ใบมีด จำนวนร่องฟัน มุมเกลียว โครงสร้างด้าม และคุณลักษณะโครงสร้างอื่นๆ สามารถออกแบบได้ตามข้อกำหนดในการวาดชิ้นงานและการตัดเฉือน ขนาดที่มีอยู่ไม่ได้จำกัดเพียงขนาดมาตรฐานเดียว

ข้อมูลใดบ้างที่จำเป็นในการพัฒนาเครื่องตัดขึ้นรูปแบบกำหนดเอง

ขอแนะนำให้เขียนแบบ CAD แบบละเอียด วิศวกรควรจัดเตรียมวัสดุชิ้นงาน พิกัดความเผื่อเป้าหมาย อุปกรณ์ในการตัดเฉือน สภาพของสปินเดิล ปริมาณการผลิต และปัญหาในการตัดเฉือนในปัจจุบัน ตัวอย่างเครื่องมือหรือส่วนประกอบที่มีอยู่สามารถช่วยปรับปรุงการออกแบบได้

เหตุใดจึงเลือก PCD แทนหัวกัดคาร์ไบด์ทั่วไป

พีซีD มีความแข็งและความต้านทานการสึกหรอสูงกว่าอย่างเห็นได้ชัด ซึ่งสามารถช่วยรักษาคมตัดให้คมได้นานขึ้น สำหรับการใช้งานที่เหมาะสม สิ่งนี้สามารถปรับปรุงความเสถียรของขนาด คุณภาพพื้นผิว อายุการใช้งานเครื่องมือ และประสิทธิภาพการตัดเฉือนโดยรวม

บทสรุป

มีการออกแบบทางวิศวกรรมอย่างเหมาะสมพีซีD คัตเตอร์ขึ้นรูปที่ไม่ได้มาตรฐานสามารถเปลี่ยนการดำเนินการตัดเฉือนที่ซับซ้อนให้เป็นกระบวนการที่มีการควบคุมและมีประสิทธิภาพมากขึ้น การผสมผสานระหว่างความแข็ง PCD รูปทรงการขึ้นรูปที่กำหนดเอง ความแข็งแรงของตัวคาร์ไบด์ และความสามารถในการตัดเฉือนในขั้นตอนเดียว ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกที่มีคุณค่าสำหรับส่วนประกอบที่มีความแม่นยำซึ่งมีรูปทรงและข้อกำหนดพื้นผิวที่ต้องการ ด้วยประสบการณ์มากกว่าทศวรรษในด้านเครื่องมือที่มีความแม่นยำ Wangdefu นำเสนอโซลูชันที่ปรับแต่งได้สำหรับผู้ผลิตที่กำลังมองหาประสิทธิภาพที่เชื่อถือได้และการออกแบบเครื่องมือเฉพาะการใช้งาน หากคุณกำลังพัฒนากระบวนการตัดเฉือนที่ซับซ้อนหรือต้องการหัวกัดที่ออกแบบมาเพื่อการวาดชิ้นงานของคุณติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดด้านเครื่องมือของคุณและรับโซลูชันที่ปรับแต่งตามความต้องการ
