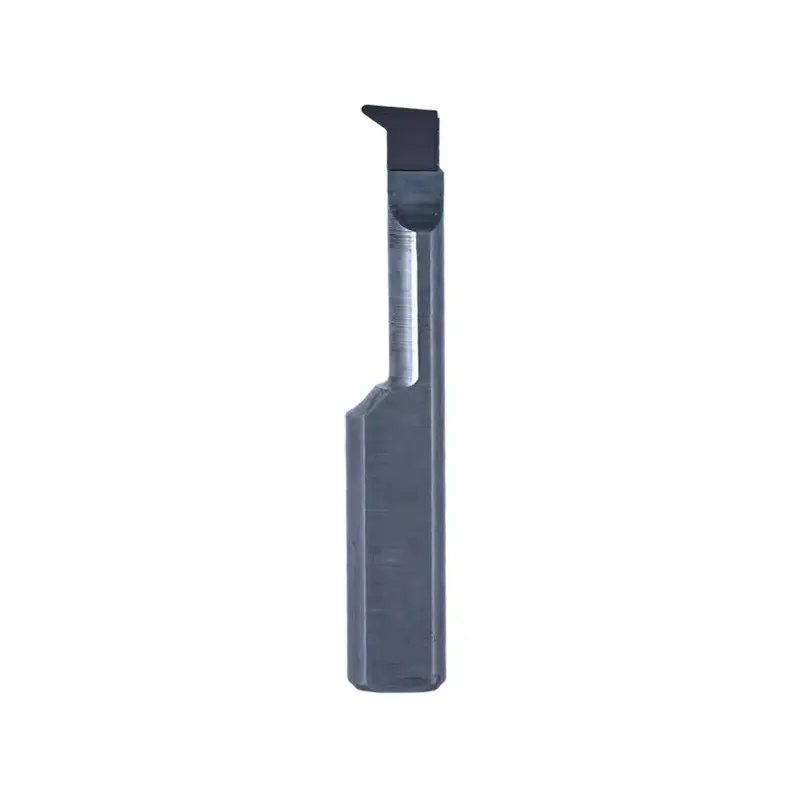

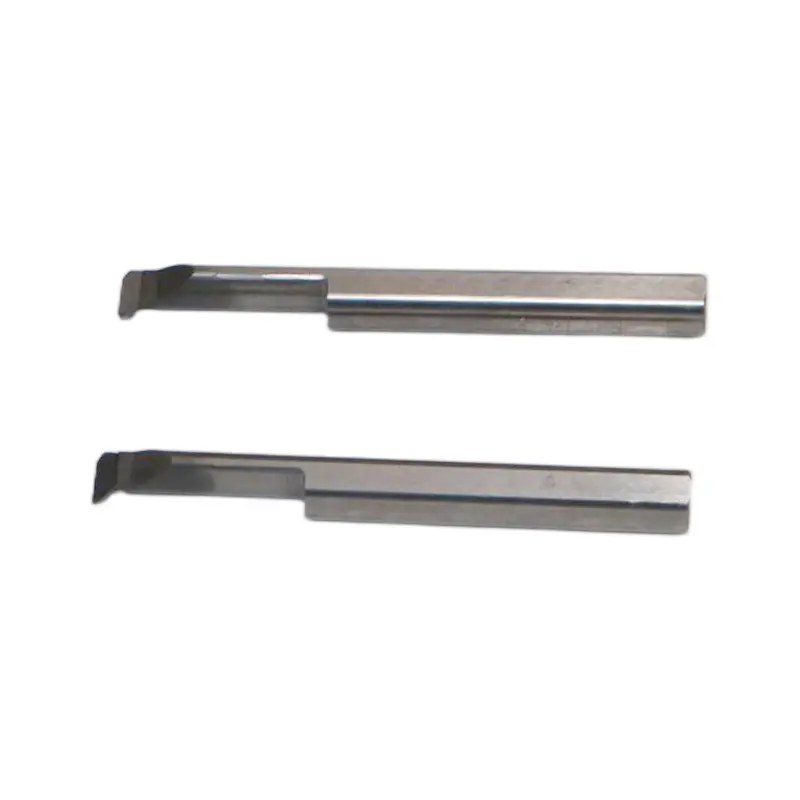

PCD เครื่องมือคว้านรูเล็ก

เครื่องมือคว้านรูขนาดเล็ก Wangdefu ที่ทนทาน PCD เป็นเครื่องมือเจาะรูขนาดเล็กที่มีเส้นผ่านศูนย์กลางขนาดเล็กที่มีความแม่นยำสูง ทำจากวัสดุเพชรคริสตัลไลน์ (PCD) เหมาะอย่างยิ่งสำหรับการเจาะรูที่มีความแม่นยำซึ่งมีความแข็งสูงและวัสดุที่ตัดเฉือนยาก

ผลิตภัณฑ์นี้ทำอะไร?

1. การเจาะรูที่แม่นยำเส้นผ่านศูนย์กลางสามารถต่ำถึง 0.5 มม

2. ความมั่นคงในการประมวลผลวัสดุความแข็งสูง เหมาะสำหรับโลหะผสมอลูมิเนียม ทองแดง วัสดุคอมโพสิต ฯลฯ

3. การตัดด้วยความเร็วสูงช่วยลดรอบเวลาการผลิต

4.ลดความเสี่ยงของการสั่นสะเทือนและการเสียรูป และรับประกันความสม่ำเสมอของรูรับแสง

5.เหมาะสำหรับการผลิตจำนวนมากและการพัฒนาต้นแบบ

ประโยชน์ของผลิตภัณฑ์มีอะไรบ้าง?

1. ทิป Superhard PCD + เมทริกซ์ที่แข็งแกร่ง อายุการใช้งานและความแข็งแกร่งที่ยอดเยี่ยม

วัสดุดอกสว่านทำจาก PCD คุณภาพสูง (เม็ดเพชรขนาด 1 - 3μm) โดยมีความแข็งมากกว่า HV10000 และความต้านทานการสึกหรอ 10 - 50 เท่าของซีเมนต์คาร์ไบด์ เมื่อแปรรูปวัสดุที่ทนทานต่อการสึกหรอ เช่น โลหะผสมอะลูมิเนียมซิลิคอนสูง จะสามารถยืดอายุการใช้งานได้มากกว่า 30 เท่า

ตัวเครื่องมือทำจากซีเมนต์คาร์ไบด์ลายละเอียดพิเศษหรือเหล็กโลหะผสม 42CrMo หลังจากการอบชุบด้วยความร้อนด้วยสุญญากาศ + การบำบัดด้วยไนไตรด์ เส้นผ่านศูนย์กลางด้ามเครื่องมือขั้นต่ำสามารถอยู่ที่ φ3 มม. และอัตราส่วนความลึก-เส้นผ่านศูนย์กลาง (L/D) สามารถเข้าถึง 5:1 - 15:1 การเจาะรูลึกโดยไม่มีการเปลี่ยนรูปเครื่องมือสั่นสะเทือน ความตรงของแถบนำทาง ≤0.001มม.

เครื่องมือคว้านรูขนาดเล็ก PCD คุณภาพนี้ทำให้การเจาะรูลึกมีความเสถียรมากขึ้น โดยเฉพาะอย่างยิ่งสำหรับโครงการรูขนาดเล็กที่มีความแม่นยำ

2. คมตัดที่แม่นยำ + รูปทรงที่ปรับให้เหมาะสม การตัดที่แม่นยำโดยไม่มีเสี้ยน

คมตัดหลักใช้กระบวนการเจียรขอบไมโคร ความคมชัดของคมตัดถึง 0.01 มม. มุมคายคือ +5°-+15° เหมาะอย่างยิ่งสำหรับโลหะที่ไม่ใช่เหล็ก ยับยั้งการสะสมเศษได้อย่างมีประสิทธิภาพ

สร้างสรรค์โครงสร้าง "ปลายคงที่ + แถบนำทางคู่" ความแม่นยำของเส้นผ่านศูนย์กลางของแถบนำทาง ≤0.003มม. การเบี่ยงเบนหนีศูนย์ ≤0.002มม. ค่าเบี่ยงเบนความกลมของรู <0.005มม. ควบคุมความเป็นแกนร่วมภายใน 0.012มม.

ช่องปล่อยเศษร่องแคบเหมาะสำหรับพื้นที่รูขนาดเล็ก การแตกหักของเศษสั้นและไม่ถูกบล็อก และความเสถียรของเครื่องจักรได้รับการปรับปรุง

3. การระบายความร้อนที่มีประสิทธิภาพ + ลักษณะแรงเสียดทานต่ำ, การประมวลผลที่ราบรื่น

รองรับการทำความเย็นภายใน/การทำความเย็นภายนอกโหมดการทำความเย็นแบบคู่ เส้นผ่านศูนย์กลางขั้นต่ำของรูทำความเย็นภายใน φ0.8มม. คมตัดโดยตรงของน้ำหล่อเย็นแรงดันสูง การกระจายความร้อนอย่างรวดเร็วและการชะล้างชิป

ค่าสัมประสิทธิ์แรงเสียดทานต่ำตามธรรมชาติของวัสดุ PCD (0.05 - 0.1) พร้อมการขัดขอบ ความหยาบผิวของเครื่องจักรอาจต่ำถึง Ra0.2 - 0.8μm เพื่อให้ได้ "การคว้านแทนการเจียร" โดยไม่ต้องขัดรอง

การออกแบบแรงเสียดทานต่ำของเครื่องมือคว้านรูขนาดเล็ก PCD ช่วยเพิ่มประสิทธิภาพในการคว้านรูขนาดเล็กและลดการสึกหรอของเครื่องมือได้อย่างมาก

ข้อมูลจำเพาะของผลิตภัณฑ์หลัก

สถานการณ์การใช้งาน

สนามอิเล็กทรอนิกส์ 3C: รูประกอบไมโครของเฟรมโทรศัพท์มือถือ (φ2.0มม.) ความหยาบผิว Ra0.4μm อายุการใช้งานเครื่องมือเดียว 5,000 รู สูงกว่าเครื่องมือคาร์ไบด์ 20 เท่า

สาขาการผลิตยานยนต์: การใช้เครื่องมือคว้านรูเล็ก PCD ใหม่ล่าสุด รูไมโครหัวฉีดของเครื่องยนต์ (φ1.8มม. อัตราส่วนความลึกต่อเส้นผ่านศูนย์กลาง 12:1) ได้รับการตัดเฉือนด้วยการออกแบบระบบระบายความร้อนภายใน ค่าเผื่อรูรับแสงจะคงอยู่ที่ ±0.005 มม. ช่วยเพิ่มความแม่นยำในการฉีดเชื้อเพลิงขึ้น 15% และเป็นไปตามมาตรฐานการปล่อย VI แห่งชาติโดยสมบูรณ์

สาขาการบินและอวกาศ: รูสเต็ปเปลือกอลูมิเนียมอัลลอยด์ avionics (φ3.5มม.) ความร่วมแกน 0.01 มม. เหมาะสำหรับสภาพการตัดที่ความเร็วสูง ประสิทธิภาพการประมวลผลสูงกว่าเครื่องมือแบบดั้งเดิมถึง 40%

สนามเครื่องมือที่มีความแม่นยำ: รูในตัวเรือนตลับลูกปืนขนาดเล็ก (φ1.5มม.), ความกลมของรู 0.003 มม., ผิวสำเร็จRa0.2μm, ไม่จำเป็นต้องทำการเจียรในภายหลัง, ความสม่ำเสมอของแบทช์ที่ยอดเยี่ยม

พารามิเตอร์การตัดที่แนะนำ

หมายเหตุ: สำหรับการกลึงรูตัน แนะนำให้เว้นระยะไว้ 0.5–1 มม. เพื่อการคายเศษ สำหรับรูขนาดเล็ก (φ < 2 มม.) ให้ใช้เครื่องจักรที่มีความแข็งแกร่งสูงเพื่อหลีกเลี่ยงการสั่นสะเทือนที่ส่งผลต่อความแม่นยำ พารามิเตอร์เฉพาะสามารถปรับได้อย่างละเอียดตามประสิทธิภาพของเครื่องจักรและโครงสร้างชิ้นงาน

บริการหลังการขาย

ให้การเลือกเครื่องมือและการเพิ่มประสิทธิภาพพารามิเตอร์การตัดเฉือน

คำแนะนำในการติดตั้งและการใช้งาน (ข้อความหรือวิดีโอ)

การสนับสนุนทางเทคนิคระยะไกลหรือนอกสถานที่

ติดตามประสิทธิภาพการใช้งานเครื่องมืออย่างสม่ำเสมอและมอบโซลูชันการเพิ่มประสิทธิภาพ

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์ป้องกันส่วนบุคคลสำหรับเครื่องมือแต่ละชิ้น

รองรับมาตรฐานการส่งออกและบรรจุภัณฑ์แบบกำหนดเอง

โลจิสติกส์ระดับโลกที่มั่นคง มักส่งออกไปยังยุโรป อเมริกา และเอเชียตะวันออกเฉียงใต้

จัดส่งที่รวดเร็วสำหรับการผลิตจำนวนมาก
